Nguyên tắc lựa chọn các bộ phận tiêu chuẩn (ốc vít)

Nguyên tắc lựa chọn ốc vít

1, Xác định danh mục

Chốt tiêu chuẩn được chia thành mười loại và việc lựa chọn phải được xác định tùy theo các dịp sử dụng và chức năng của các chốt tiêu chuẩn.

① Bu lông: bu lông thường được khớp với đai ốc (thường với một vòng đệm hoặc hai vòng đệm) cho mục đích kết nối và buộc chặt.

② Đai ốc: đai ốc được sử dụng cùng với bu lông.

③ Vít: Vít thường được sử dụng riêng (đôi khi có vòng đệm), nói chung là để siết hoặc siết chặt.

④ Đinh tán: Nói chung, cả hai đầu của đinh tán đều có ren (đinh tán một đầu được luồn ở một đầu). Thông thường, một đầu của đinh tán được vặn chắc chắn vào thân linh kiện, đầu kia được khớp với đai ốc để kết nối và buộc chặt, nhưng ở mức độ lớn, nó còn có chức năng tạo khoảng cách.

⑤ Vòng đệm: vòng đệm được sử dụng giữa bề mặt chịu lực của bu lông, ốc vít và đai ốc và bề mặt ổ trục quá trình để ngăn ngừa sự lỏng lẻo và giảm ứng suất trên bề mặt ổ trục.

⑥ Vít tự khai thác: lỗ vít của phôi khớp với vít tự khai thác không cần phải được khai thác trước và ren trong được hình thành khi vít tự khai thác được vặn vào.

⑦ Đinh tán: một đầu đinh tán có đầu và thanh truyền không có ren. Khi sử dụng, hãy lắp thanh vào lỗ của bộ phận được kết nối, sau đó dùng đinh tán chặt đầu thanh để kết nối hoặc buộc chặt.

⑧ Chốt: Chốt được lắp vào phôi trong quá trình sử dụng, và thường đóng vai trò kết nối hoặc định vị.

⑨ Vòng hãm: Vòng hãm thường nằm trên trục hoặc trong lỗ, có tác dụng giới hạn hướng trục của phôi.

⑩ Vít gỗ: vít gỗ được sử dụng để vặn vào gỗ để kết nối hoặc buộc chặt.

2, Xác định tiêu chuẩn và giống

1. Nguyên tắc chọn giống:

⑴ Xem xét hiệu quả làm việc của quá trình gia công và lắp ráp, sự đa dạng của các bộ phận tiêu chuẩn sẽ được giảm thiểu trong cùng một máy móc hoặc dự án.

(2) Vì tính kinh tế, các bộ phận hàng hóa tiêu chuẩn sẽ được ưu tiên lựa chọn.

(3) Theo yêu cầu sử dụng dự kiến ​​của các bộ phận tiêu chuẩn, loại, tính năng cơ học, độ chính xác và ren phải được chọn.

2. Loại:

⑴ Bu lông:

① Bu lông đa năng: có nhiều loại, bao gồm đầu lục giác và đầu vuông. Xem tiêu chuẩn quốc gia GB 5780- GB5790, v.v.

② Bu lông để doa: bu lông phải được lắp chặt vào lỗ doa trong quá trình sử dụng để ngăn ngừa sự di lệch của phôi, xem GB27, v.v.

③ Chốt chặn: nó có thể được chia thành cổ vuông và cổ thắt lưng, xem GB 12-15, v.v.

④ Bu lông mục đích đặc biệt: xem GB37 về bu lông rãnh chữ T; Chốt khớp di động, xem GB798; Đối với bu lông neo, xem GB799, v.v.

⑤ Cặp kết nối bu lông cường độ cao cho kết cấu thép: thường được sử dụng để kết nối kiểu ma sát của kết cấu thép như tòa nhà, cầu, tháp, giá đỡ đường ống và máy móc cẩu, xem GB3632, v.v.

⑵ Đai ốc:

① Quả hạch cho mục đích chung: chủ yếu đề cập đến quả hạch hình lục giác và quả hạch vuông, với nhiều loại, xem GB41, GB 6170-6177, v.v.

② Đai ốc có rãnh: chủ yếu dùng để chỉ đai ốc có rãnh lục giác, tức là rãnh được xử lý phía trên đai ốc lục giác. Nó được sử dụng cùng với bu lông ren có lỗ và chốt cotter để ngăn chặn sự quay tương đối của bu lông và đai ốc. Xem GB 6178-6181, v.v.

③ Đai ốc khóa: đề cập đến đai ốc có chức năng khóa, bao gồm đai ốc khóa lục giác chèn nylon, xem GB889, GB6182, GB6183 và tất cả đai ốc khóa lục giác bằng kim loại, xem GB 6184-6187.

④ Các loại hạt dành cho mục đích đặc biệt: chẳng hạn như các loại hạt dạng đĩa, xem GB62; Đai ốc vòng, xem GB63; Xem GB802 và GB923 để biết các loại đai ốc có nắp; Đai ốc có khía, xem GB806, GB807 và đai ốc nhúng, xem GB809, v.v.

(3) Vít:

① Vít máy: Chúng được chia thành nhiều loại do kiểu đầu và kiểu rãnh khác nhau. Loại đầu bao gồm đầu hình trụ, đầu chảo, đầu chìm và đầu bán chìm, và loại đầu bao gồm rãnh (kim loại thẳng) và rãnh chéo. Xem GB65, GB 67-69, GB 818-820, v.v.

② Vít định vị: vít định vị sử dụng đầu đuôi của nó để ngăn chặn sự dịch chuyển lẫn nhau giữa các phôi và truyền ít mô-men xoắn hơn. Xem GB71, GB 73-75, GB77, GB78, v.v.

③ Vít nắp đầu ổ cắm: Vít đậy đầu ổ cắm thích hợp cho các trường hợp không gian lắp đặt nhỏ hoặc cần phải nhúng đầu vít., Xem GB70, GB6190, GB6191 và GB 2672-2674.

④ Vít mục đích đặc biệt: chẳng hạn như vít định vị, xem GB72, GB828 và GB829; Xem GB 827-839, GB948, GB948 và các loại thuốc bổ trợ, GB825, v.v.

(4) Đinh hương:

① Đinh tán hai đầu có chiều dài không bằng nhau: áp dụng cho trường hợp một đầu được vặn vào thân của linh kiện để kết nối hoặc buộc chặt. Xem GB 897-900, v.v.

② Đinh tán đôi đầu có chiều dài bằng nhau: thích hợp để khớp đầu kết nối với đai ốc để kết nối hoặc tạo khoảng cách. Xem GB901, GB953, v.v.

(5) Máy giặt:

① Vòng đệm phẳng: dùng để khắc phục sự không bằng phẳng của bề mặt ổ trục phôi và tăng diện tích ứng suất của bề mặt ổ trục. Xem GB848, GB 95-97 và GB5287.

② Vòng đệm lò xo (đàn hồi): xem GB93, GB859, v.v. đối với máy giặt lò xo và GB 860, GB955, v.v. đối với máy giặt đàn hồi.

③ Máy giặt mặt sau: khóa máy giặt có răng bên trong, xem GB 861; Máy giặt có khóa răng ngoài, xem GB 862; Máy giặt tab một vấu, xem GB854; Máy giặt có vấu đôi, xem GB855; Máy giặt có khóa đai ốc tròn, xem GB858, v.v.

④ Máy giặt côn: Để thích ứng với độ dốc của bề mặt đỡ phôi, có thể sử dụng máy giặt côn. Vòng đệm vát vuông được sử dụng cho thép hình chữ I, xem GB852; Xem GB853 để biết máy giặt côn vuông được sử dụng cho thép kênh.

(6) Vít tự khai thác:

① Vít tự khoan thông thường: ren phải phù hợp với GB5280 (ren cho vít tự khai thác) và bước ren lớn, phù hợp để sử dụng trên thép tấm mỏng hoặc đồng, nhôm và nhựa. Xem GB 845-847, GB 5282-5284, v.v.

② Vít khóa tự khai thác: Ren phù hợp với ren thô hệ mét phổ biến và thích hợp để sử dụng trong trường hợp cần khả năng chống rung. Xem GB 6560-6564.

(7) Đinh tán:

① Đinh tán rèn nóng: Nói chung có kích thước lớn và chủ yếu được sử dụng cho đầu máy, tàu thủy và nồi hơi. Thông thường cần phải tạo hình đầu bằng phương pháp rèn nóng. Xem GB 863-866.

② Đinh tán đầu nguội: thông số kỹ thuật đường kính thường nhỏ hơn hoặc bằng 16mm, và đầu đinh tán thường được tạo ra bằng tiêu đề nguội. Xem GB 867-870, GB109, v.v.

③ Đinh tán rỗng và nửa rỗng: đinh tán rỗng, xem GB976; Đối với đinh tán nửa rỗng, hãy xem GB 873-875, v.v.

④ Đinh tán cho các mục đích đặc biệt: có hoặc không có đầu, xem GB1016; Đinh tán hình ống, xem GB975; Xem GB827, v.v. để biết đinh tán biển tên.

⑤ Đinh tán mù: Là loại tán đinh tán một mặt. Nó là một loại đinh tán mới được sử dụng rộng rãi trong những năm gần đây. Nó nhanh chóng, an toàn, tiện lợi và có ưu điểm là chống thấm nước và chống rò rỉ.

(8) Ghim:

① Chốt hình trụ: có hoặc không có ren, xem GB119; Chốt hình trụ ren trong, xem GB120; Chốt hình trụ ren ngoài, xem GB878; Chốt hình trụ đàn hồi, xem GB879; Chốt hình trụ có lỗ, xem GB880, v.v.

② Chốt côn: có hoặc không có chốt hình trụ ren, xem GB117; Chốt hình trụ ren trong, xem GB118; Chốt côn có đuôi vặn, xem GB881; Chốt côn tách, xem GB877.

③ Chốt có rãnh: Nó thường được kết hợp với bu lông ren có lỗ và đai ốc có rãnh để ngăn bu lông và đai ốc bị lỏng. Xem GB91.

(9) Vòng giữ:

① Circlip: Vòng có lỗ. Xem GB893; Vòng tròn cho trục. Xem GB894 và GB896 để biết vòng chia trục.

② Vòng giữ dây thép: vòng giữ dây thép có lỗ, xem GB895.1; Xem GB895.2 và GB921 để biết vòng giữ dây thép cho trục.

③ Vòng giữ có khóa cho các bộ phận trục: xem GB883 để biết vòng giữ được khóa bằng chốt côn; Xem GB884, GB885, v.v. để biết các vòng giữ được khóa bằng vít.

④ Vòng giữ đầu trục: xem GB891 cho vòng giữ đầu trục được gắn chặt bằng vít và GB892 cho vòng giữ đầu trục được gắn chặt bằng bu lông.

(10) Vít gỗ:

Nó được chia thành nhiều loại do kiểu đầu và kiểu rãnh khác nhau. Loại đầu bao gồm đầu tròn, đầu chìm, đầu nửa chìm,… Loại đầu có rãnh bao gồm rãnh (rãnh) và rãnh chéo. Xem GB 99-101, GB 950-952, v.v.

3, cấp tính chất cơ học

⑴ Bu lông, ốc vít, đinh tán và đai ốc

Bảng 1: Cấp hiệu suất của bu lông, vít, đinh tán và đai ốc

(2) Đặt vít

ban 2

(3) Vít tự khai thác và vít khóa tự khai thác

Vít tự khai thác thông thường không được phân loại theo tính chất cơ học của chúng. Miễn là các thông số kỹ thuật thích hợp được chọn, xem Điều 3.6 và Bảng 3 của GB3098.5 về các yêu cầu chung.

Các đặc tính cơ học của vít khóa tự khai thác được chia thành hai cấp: A và B. Cấp A là cấp độ bền cao; Cấp B là cấp độ bền thấp.

(4) Bu lông, ốc vít, đinh tán và đai ốc bằng thép không gỉ

bàn số 3

4, Độ chính xác

Độ chính xác của các bộ phận tiêu chuẩn (ốc vít) được xác định bởi cấp sản phẩm.

Bảng 4: Cấp sản phẩm và độ chính xác của các bộ phận tiêu chuẩn (Chốt)

5, Chủ đề

Lớp dung sai ren

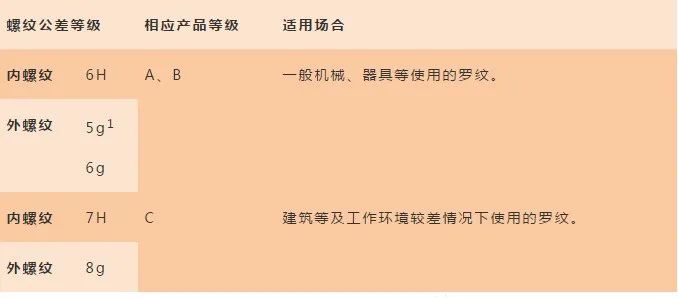

Bảng 5 Các cấp độ dung sai ren của các bộ phận tiêu chuẩn (Chốt)

Lưu ý: 1) Chỉ dung sai ren của vít định vị có đặc tính cơ là 45H và vít nắp đầu ổ cắm có đặc tính cơ là 12,9 mới có thể là Cấp 5g. (2) Lựa chọn cao độ.

Bảng 6 So sánh giữa chỉ thô và chỉ mịn

Xác định thông số kỹ thuật

① Dãy giá trị đầu tiên phải được chọn càng xa càng tốt cho thông số kỹ thuật đường kính, và các giá trị trong ngoặc đơn trong bảng kích thước tiêu chuẩn sản phẩm và các giá trị trong bảng thông số kỹ thuật sẽ không được sử dụng càng xa càng tốt.

② Nói chung, thông số kỹ thuật về độ dài không áp dụng thông số kỹ thuật vượt quá tiêu chuẩn sản phẩm. Nói chung, khi các bu lông hoặc đai ốc được khớp với nhau, sẽ thích hợp để lộ (0. 2-0. 3) d ở cuối ren.

③ Đối với các thông số kỹ thuật phù hợp với đường kính và chiều dài, các thông số kỹ thuật trong phạm vi thông số kỹ thuật hàng hóa sẽ được ưu tiên.
